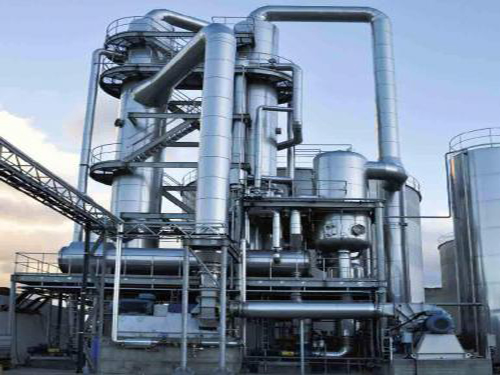

MVR蒸汽压缩浓缩装置
分享
描述
概述
MVR是蒸汽机械再压缩技术，（mechanical vapor recompression ）的简称。MVR蒸发器是重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的一项节能技术。MVR其工作过程是将低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热。除开车启动外，整个蒸发过程中无需生蒸汽从蒸发器出来的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。这样原来要废弃的蒸汽就得到充分的利用，回收潜热，提高热效率。为使蒸发装置的制造尽可能简单和操作方便，可使用离心式压缩机、罗茨式压缩机。这些机器在1：1.2到1：2压缩比范围内其体积流量较高。
工作原理
物料原液从换热器上管箱加入，经过布液器把物料分配到每根换热管内，并且沿着换热管内壁形成均匀的液体膜，管内液体膜在向下流的过程中被壳程的加热蒸汽加热，边向下流动边沸腾并进行蒸发。到换热管底端物料变成浓缩液和二次蒸汽。浓缩液落入下管箱，二次蒸汽进入气液分离器。在气液分离器中二次蒸汽夹带的液体飞沫被去除，纯净的二次蒸发从分离器中输送到压缩机。压缩机把二次蒸汽压缩后作为加热蒸汽输送到换热器壳程用于蒸发器热源。实现连续蒸发过程。
系统优势
l 清洁能源，热效率高，功耗低，无污染。
l 工业废水“零排放”达到国家排放标准。
l 待处理物料的适应范围广。
l 一体多效，节省制造成本。
l 低温蒸发、常温蒸发（非标，非压力容器设计基础）。
l 可以连续和间歇出料。
l 自动化程度高、运行成本低。
l 体积小，移动性强。
